Geborsteld DC Gear Motors

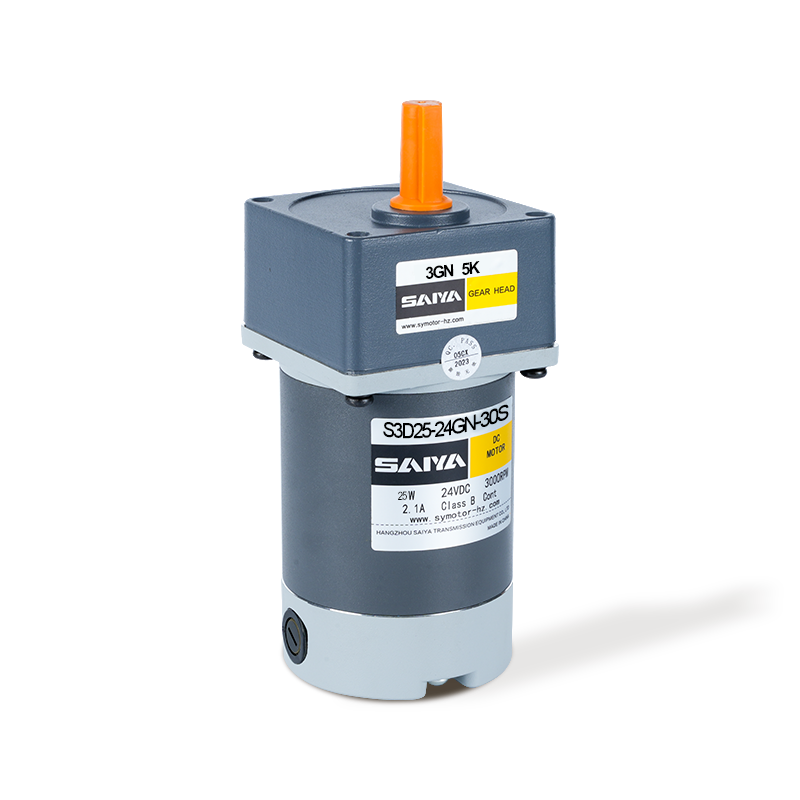

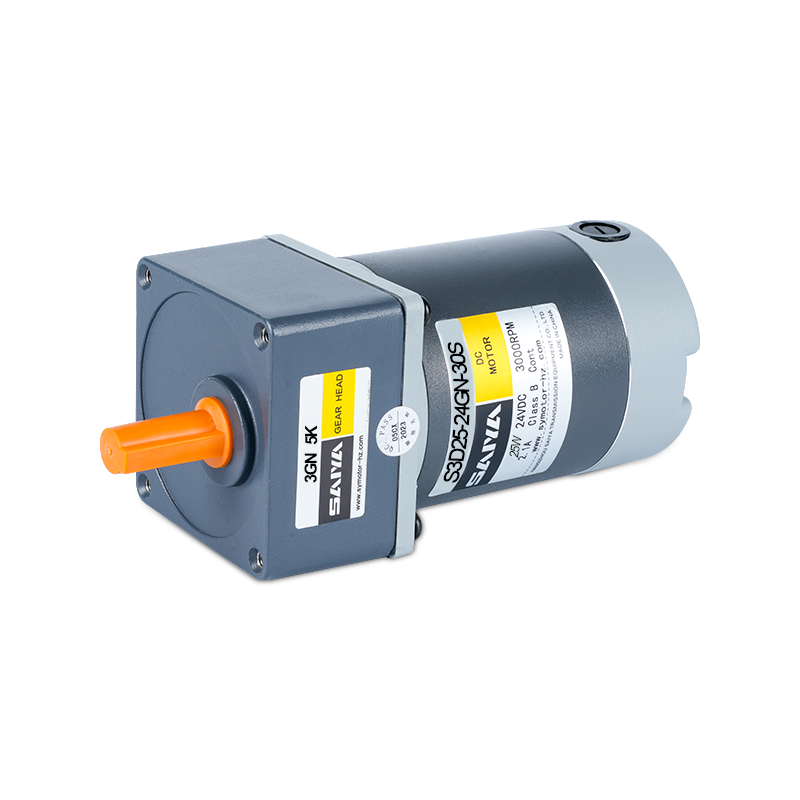

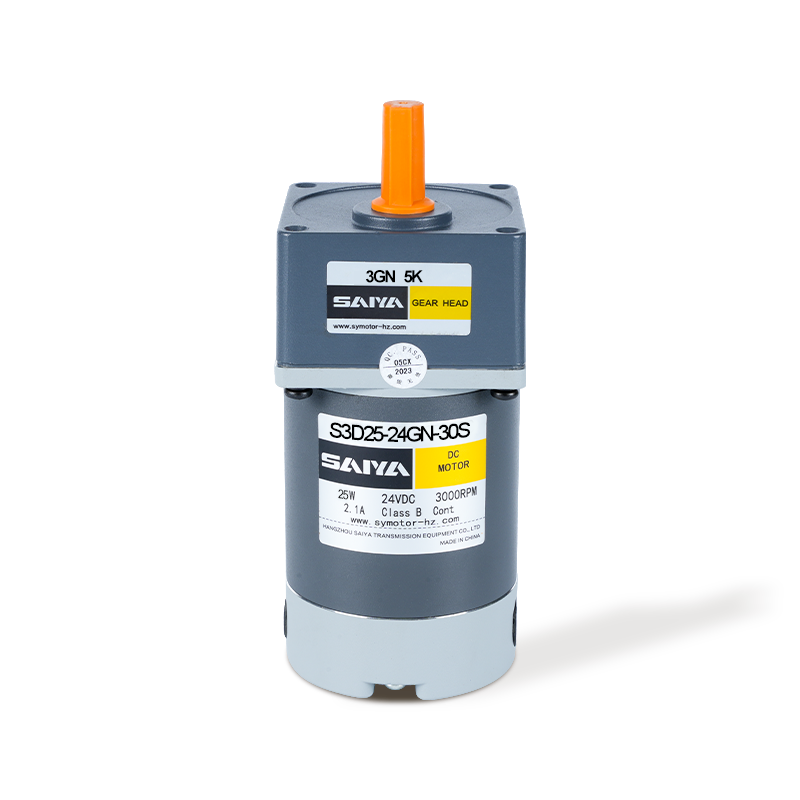

25W borstel DC Gear Motors

Spanningsgrootte: 25W, 70 mmx70mm
Bedrijfsspanning: 12-90V
Geen laadparameters: snelheid 3100-3300 tpm
Gebruikte stroom: 0,3-1,0a
Laadparameters: rotatiesnelheid 2700-3000rpm
Gebruikte stroom: 0,6-3,5a
Koppel: 80-88mn.m

  • 25W borstel DC Gear Motors
  • 25W borstel DC Gear Motors
  • 25W borstel DC Gear Motors
VORIGE   |   VOLGENDE

+ Neem contact met ons op + Catalogus downloaden Productvideo
SOLLICITATIE GEBIED
Wij zijn een hightechonderneming die zich toelegt op de productie en verkoop van AC-tandwielreductiemotoren, kleine reductiemotoren, servospecifieke planetaire reductoren, borstelloze en gelijkstroommotoren en andere producten.

  • Logistiek sorteren

  • Geautomatiseerde robots

  • lasersnijden

  • Toegangspoort

  • Fotovoltaïsche krachtcentrale

  • Medische hulpmiddelen

  • AGV

Productomschrijving

De 25W -borstel DC -versnellingsmotor biedt hoge prestaties en aanpassingsvermogen, perfect voor een reeks industriële en hobbytoepassingen. Met een framegrootte van 70 mm x 70 mm is deze motor ontworpen om in beperkte ruimtes te passen zonder in te leveren op vermogen. Het werkt op een breed spanningsbereik van 12-90V en biedt flexibiliteit voor verschillende stroombronnen en besturingssystemen.

In no-load-omstandigheden loopt de motor met een snelheid van 3100-3300 tpm, waarbij een stroom tussen 0,3-1,0a wordt getrokken. Bij lading daalt de snelheid licht tot 2700-3000 tpm, met een overeenkomstige stroomafbeelding van 0,6-3,5a. Deze motor levert een koppel van 80-88mn.m en zorgt ervoor dat het met gemak veeleisende taken aankan.

De 25W -borstel DC -versnellingsmotor is ideaal voor toepassingen die nauwkeurige snelheid en koppelregeling vereisen. Het is geschikt voor gebruik in robotica, geautomatiseerde systemen, kleine machines en andere projecten waar betrouwbaarheid en prestaties essentieel zijn. De brede spanning en stroombereiken van de motor verbeteren zijn compatibiliteit met diverse elektronische controllers en stroomopstellingen.

Motorprestatieparameters

Model Spanning Stroom No-load parameters Laadparameters Borstel het leven Motorgewicht
Snelheid Huidig Snelheid Koppel Huidig
V W r/min A r/min mn.m A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Motorspanning, stroom en snelheid worden aangepast volgens zijn verzoek om de toegestane omstandigheid van de adopteerbare dimensie

We gebruiken W na D in het model om de externe borstelmotor uit te drukken. zoals Z20W06-12GN.LF Nee W, dit betekent de standaard interne borstelmotor voor externe borstelmotor, u kunt de borstel rechtstreeks vervangen. Voor interne moeten we de motor eerst demonteren.

Tandwielmotor-torque tafel

Model Spanning Stroom No-load parameters Laadparameters Borstel het leven Motorgewicht
Snelheid Huidig Snelheid Koppel Huidig
V W r/min A r/min mn.m A H kg
S2d10-12 □ 12 10 3200 1.0 Max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 Max. 2800 34 2.0 2000 0.7
S2d10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2d10-90 □ 90 10 3200 0.3 Max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0.3 Max. 2800 34 0.6 2000 0.7

Gearheads worden afzonderlijk verkocht. Decimale versnellingsbaken zijn niet beschikbaar.

Voer de overbrengingsverhouding in het vak (□) in de modelnaam in.

De gekleurde achtergrond (□) geeft dezelfde roterende richting van de motor aan, terwijl de roterende richting van anderen tegengesteld is.

De snelheid wordt berekend door de synchrone PED van de motor te delen door de Gearatio. De werkelijke snelheid is 2% ~ 20% minder dan de weergegeven waarde, afhankelijk van de grootte van de belasting.

Om de snelheid buiten de overbrengingsverhouding in de tafel te verminderen, bevestigt u een decimale versnellingsbak (overbrengingsverhouding: 10) tussen de versnellingsbak en motor. In dat geval is het toegestane koppel 5 nm.

Toelage Koppeleenheid: Upside (n.m)/Belowside (kgf.cm)

Type Overbrengingsverhouding 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Snelheid

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

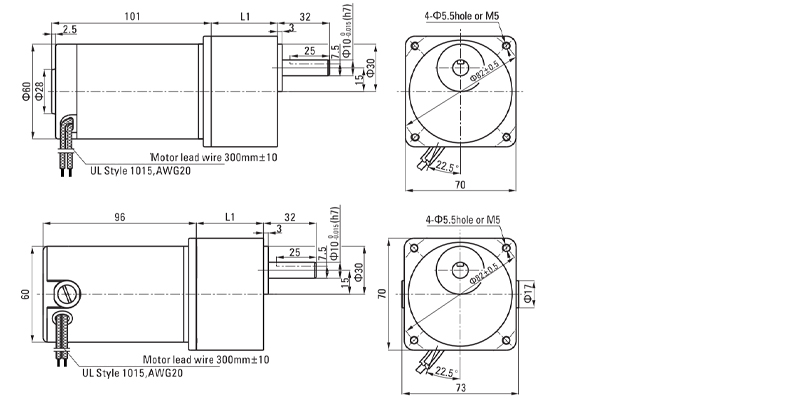

Afmetingen (eenheid MM)

Montageschroeven zijn inbegrepen bij de versnellingsbak.

Loodbedradingstype

Gewicht: motor: 1,0 kg / versnellingshoofd: 0,55 kg

Versnellingspookmodel Overbrengingsverhouding L1
3GN □ K 3 ～ 18 32
25 ～ 200 42

Voer de overbrengingsverhouding in het vak (□) in de modelnaam in.

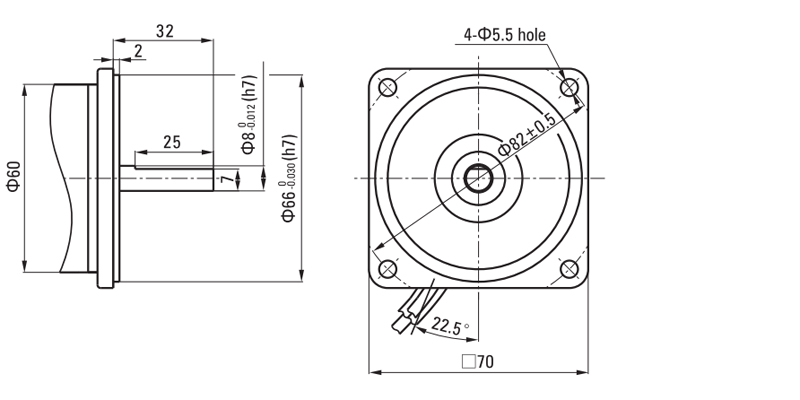

As -sectie van het ronde astype

Exclusief gewicht en de motorvorm van het asmeel is hetzelfde als die van het rondselas type

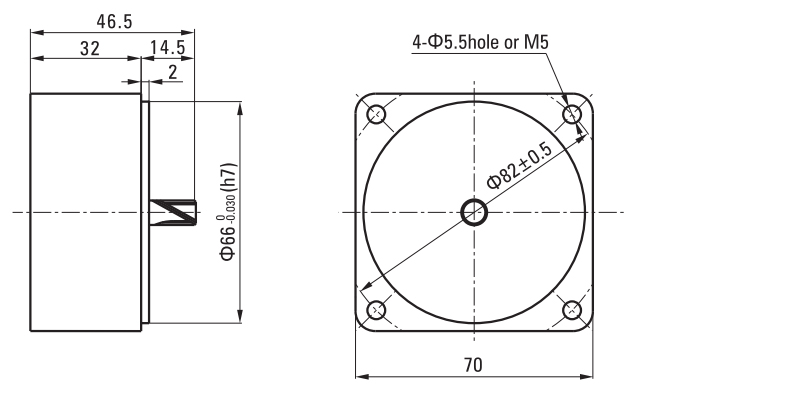

Decimaal versnellingshoofd

Kan worden aangesloten op het type GN -rondselas
3GN10X
Gewicht: 0,31 kg
