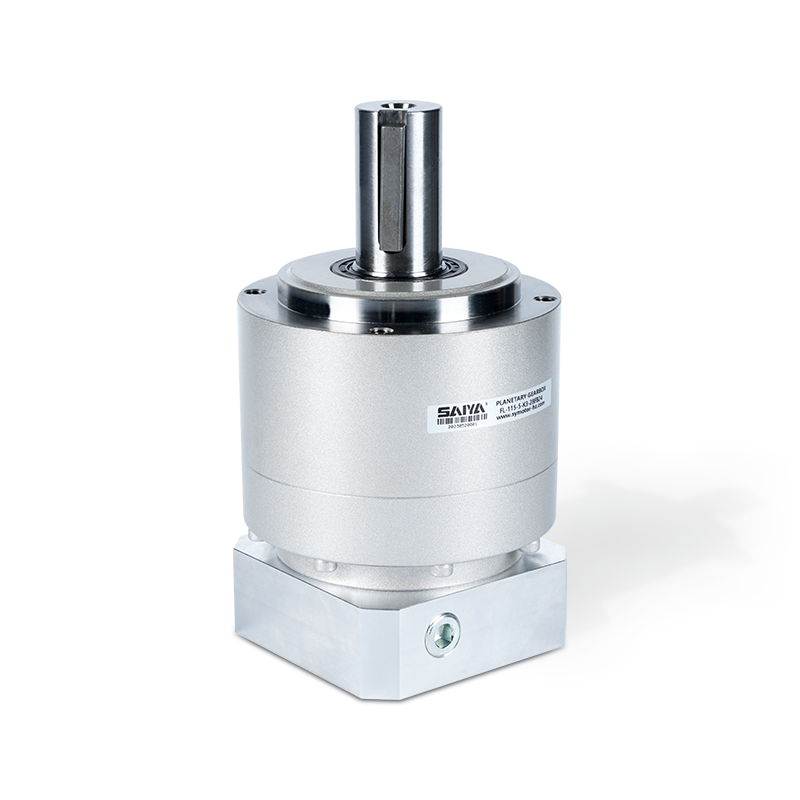

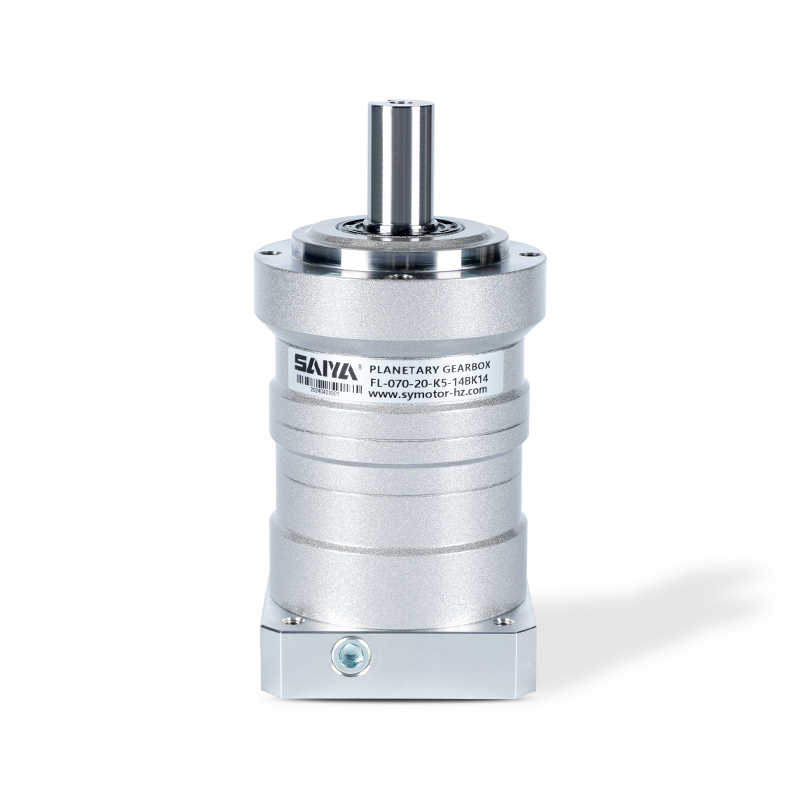

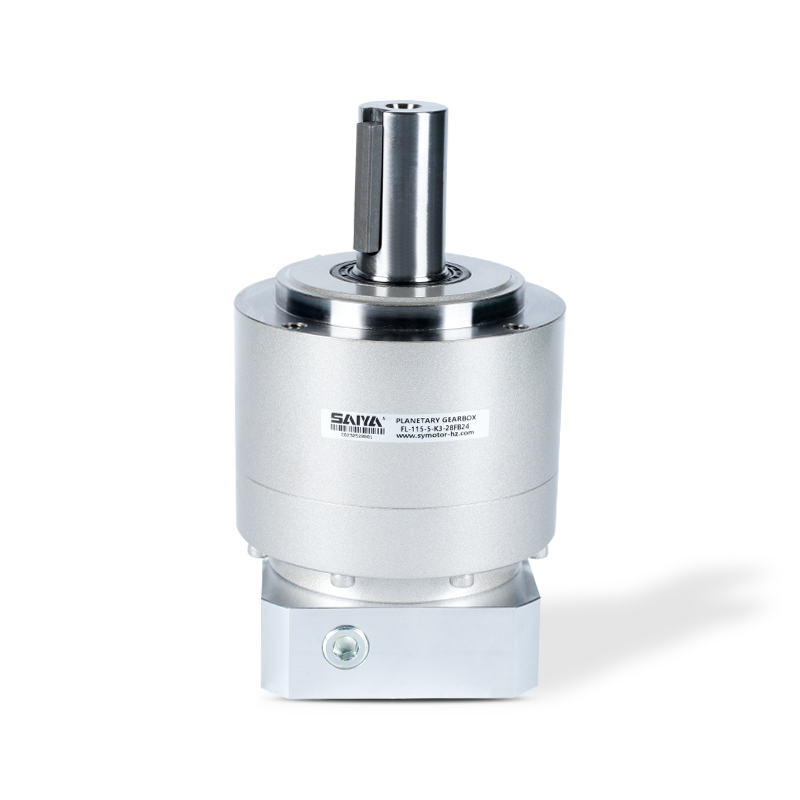

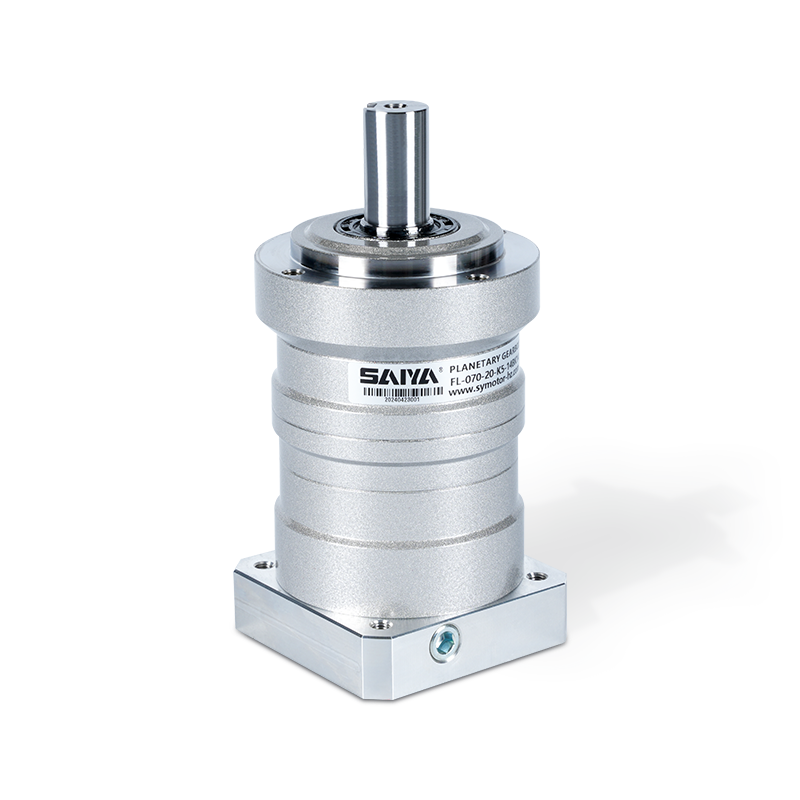

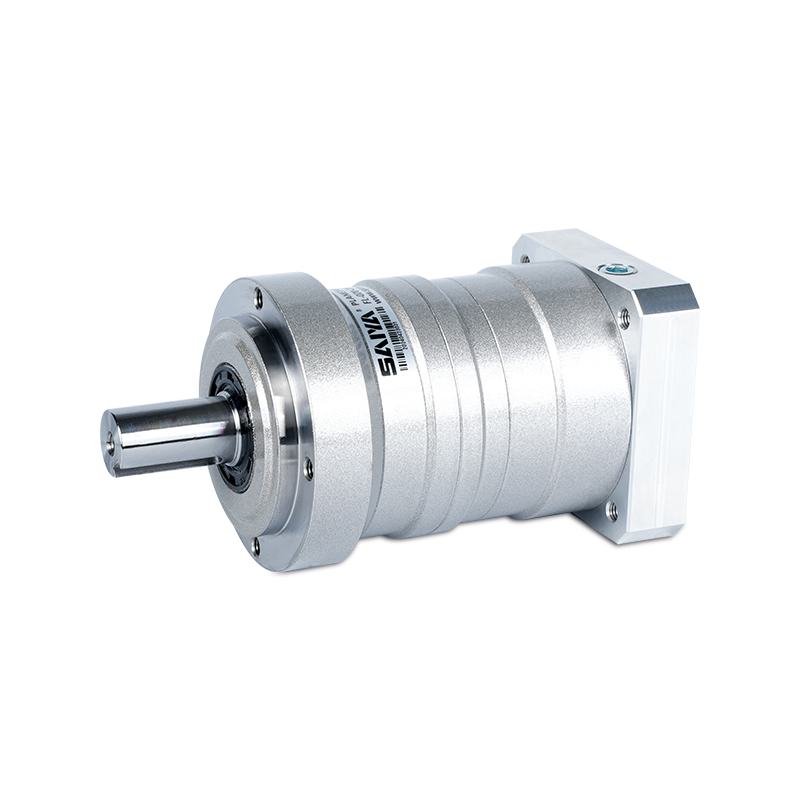

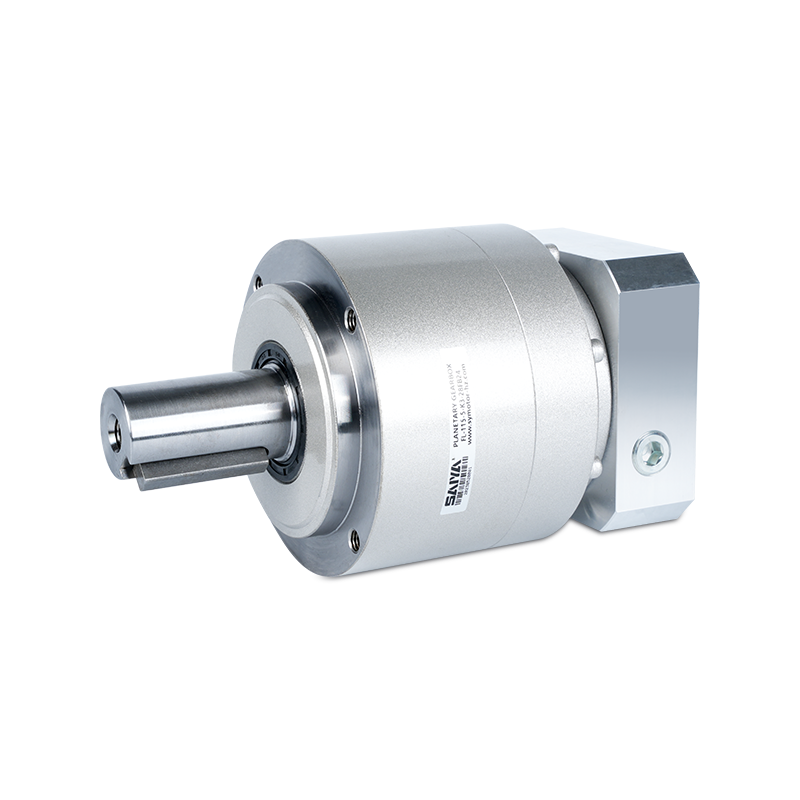

Spiraal planetaire versnellingsbak

FL -serie 60 90 115 142 180 220 Helical Planetaire versnellingsbak

FL Scheldricale versnellingsreeks/Circulaire flensuitgang/groottebereik: 60-220 mm

Niveau: 1-2 niveaus

Input as binnendiameter: 14-19MMA

Geen eerder artikel | VOLGENDE

+ Neem contact met ons op + Catalogus downloaden Productvideo

SOLLICITATIE GEBIED

Wij zijn een hightechonderneming die zich toelegt op de productie en verkoop van AC-tandwielreductiemotoren, kleine reductiemotoren, servospecifieke planetaire reductoren, borstelloze en gelijkstroommotoren en andere producten.

Logistiek sorteren
Geautomatiseerde robots
lasersnijden
Toegangspoort
Fotovoltaïsche krachtcentrale
Medische hulpmiddelen
AGV

Productomschrijving

De FL -serie versnellingsbakken bieden veelzijdige oplossingen voor een breed scala aan industriële toepassingen, met een spiraalvormig versnellingsontwerp, ronde flensuitgang en een breed scala aan maten van 60 tot 220 mm. Deze versnellingsbakken zijn geschikt voor taken die nauwkeurige en efficiënte krachttransmissie in een compacte ruimte vereisen.

Een opmerkelijk kenmerk van de FL-serie is de diameter van de invoeras van 14-19 mm, die geschikt is voor verschillende motorconfiguraties en stroomingangen. Dit aanpassingsvermogen zorgt voor compatibiliteit met een breed scala aan motortypes, waardoor de veelzijdigheid van de versnellingsbakken in verschillende industriële omgevingen wordt verbeterd.

Gemaakt van hoogwaardige materialen en precisieproductie, de FL-serie is duurzaam en werkt soepel. Bovendien kan het compacte ontwerp een eenvoudige installatie en integratie in bestaande systemen mogelijk maken, zich flexibel aanpassen aan verschillende koppel- en snelheidseisen. Of het nu wordt gebruikt bij het vervoeren van systemen, mixers of andere machines, deze versnellingsbakken bieden betrouwbare prestaties.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Enkel	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dubbele	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ8)	Moment van luiheid (≤φ14)
Kader maat	Fase	Verhouding	[N]	[N]	[kg]	[ kgcm² ]	[kgcm²]
050	1 Enkel	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dubbele	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Enkel	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dubbele	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ8)	Moment van luiheid (≤φ14)	Moment van luiheid (≤φ19)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Enkel	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dubbele	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[[[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
090	1 Enkel	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dubbele	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ8)	Moment van luiheid (≤φ14)	Moment van luiheid (≤φ19)	Moment van luiheid (≤φ28)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]	[ kgcm² ]
090	1 Enkel	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dubbele	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitgangskoppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[[[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Enkel	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dubbele	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ14)	Moment van luiheid (≤φ19)	Moment van luiheid (≤φ28)	Moment van luiheid (≤φ38)
			[N]	[N]	[kg]	[kgcm²]	[ kgcm² ]	[kgcm² ]	[kgcm²]
120	1 Enkel	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dubbele	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 Enkel	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dubbele	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ19)	Moment van luiheid (≤φ28)	Moment van luiheid (≤φ38)	Moment van luiheid (≤φ48)
			[N]	[N]	[kg]	[ kgcm² ]	[kgcm² ]	[kgcm²]	[kgcm² ]
155	1 Enkel	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dubbele	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Enkel	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dubbele	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ28)	Moment van luiheid (≤φ38)	Moment van luiheid (≤φ48)	Moment ofinertia (≤φ65)
			[N]	[N]	[kg]	[kgcm²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Enkel	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dubbele	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Kader maat	Fase	Verhouding	Nominaal uitvoer koppel	Maximaal uitvoer koppel	Noodgeval stop koppel	Nominaal invoeren snelheid	Maximaal invoeren snelheid	Toegestaan radiaal laden	Toegestaan axiaal laden
Kader maat	Fase	Verhouding	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 Enkel	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dubbele	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Kader maat	Fase	Verhouding	Maximaal radiaal laden	Maximaal axiaal laden	Gewicht	Moment van luiheid (≤φ38)	Moment van luiheid (≤φ48)	Moment van luiheid (≤φ65)
			[N]	[N]	[kg]	[kgcm² ]	[kgcm² ]	[kgcm² ]
235	1 Enkel	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dubbele	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

+ Gedetailleerde productparameters begrijpen

Neem contact met ons op

Over ons

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. opgericht in 2009, met 15 jaar industriële accumulatie, dat een hightech onderneming is die gespecialiseerd is in de productie en verkoop van micro AC-tandwielmotoren, kleine AC-tandwielmotoren, borstel DC-tandwielmotoren, BLDC borstelloze DC-tandwielmotoren, precisie planetaire tandwielkasten en motorrol...enz. Wij zijn China Groothandel FL -serie 60 90 115 142 180 220 Helical Planetaire versnellingsbak Leveranciers En OEM/ODM FL -serie 60 90 115 142 180 220 Helical Planetaire versnellingsbak Fabrikanten, Saiya-motoren en -tandwielkasten worden veelvuldig gebruikt in industriële robots, intelligente logistiek, machines voor nieuwe energie, AGV-robots en andere geavanceerde sectoren. Daarnaast vervullen ze een cruciale rol in de voedselverwerking, verpakking, textiel, elektronica, medische apparatuur en gespecialiseerde machines, en bieden ze kosteneffectieve en gedifferentieerde oplossingen voor diverse industrieën. Om onze onderscheidende en kosteneffectieve voordelen te vergroten, hebben we ons eigen handelsbedrijf, Hangzhou Saiya Transmission Equipment Co., LTD, gevestigd in Hangzhou, Zhejiang, vlakbij de havens van Shanghai en Ningbo. Dit bedrijf verzorgt de binnenlandse en buitenlandse handel. In combinatie met zowel directe verkoop als distributie, garanderen we wereldwijde distributie en klantondersteuning, en bieden we hoogwaardige, economische en betrouwbare oplossingen aan al onze klanten.

Bedrijfscultuur

Authentiek Betrouwbaar
Kwaliteit valt van nature op.

Kernwaarden: Zichzelf ontwikkelen en voor anderen zorgen.

Visie:Word een service-expert op het gebied van intelligente transmissie.

Onze missie:Bied hoogwaardige diensten en creëer waarde voor klanten.

Servicefilosofie:Het nastreven van zowel materieel als spiritueel geluk voor alle werknemers en het bijdragen aan de vooruitgang en ontwikkeling van de menselijke samenleving.

2009
Vestiging
80+
Personeel
5+
Productielijn

Nieuws

Harmonische reducer: een stralende ster op het gebied van precisietransmissie
08 Jun, 2025
Op de precisie -fase van de moderne industrie en technologie, de harmonisch reductieman is als een stralende ster. Met zijn unieke ontwerp en uitstekende prestaties is het de kern "hart" van...
LEES MEER
Precision Transmission Core: uitgebreide analyse van planetaire versnellingsbak
01 Jun, 2025
In moderne industriële automatisering en zeer nauwkeurige transmissiesystemen is planetaire versnellingsbak een belangrijk onderdeel van veel mechanische apparatuur geworden vanwege de compacte str...
LEES MEER
Borstelloze DC -tandwielmotoren: een combinatie van hoog rendement en precieze controle
22 May, 2025
Met de ontwikkeling van moderne engineering- en automatiseringstechnologie zijn borstelloze DC -versnellingsmotoren een van de belangrijkste technologieën geworden in veel applicatievelden. Of het ...
LEES MEER

CONTACTGEGEVENS

TEL: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Kantoor: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Kantooradres: Room 2201, Wanyin Building, Hangzhou City, Zhejiang Province
Fabriek: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Fabrieksadres: No.35 Building, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, China

Applicatie -industrie

Webmenu

Productonderzoek

Taal

Deel

Exit Menu

Spiraal planetaire versnellingsbak Leveranciers

FL -serie 60 90 115 142 180 220 Helical Planetaire versnellingsbak

Productomschrijving

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

1. Met de nominale invoersnelheid is de levensduur van de services 20.000 uur.

2. Het maximale koppel bij het starten en stoppen.

3. Het maximale koppel wanneer het shock ontvangt (tot 1.000 keer).

4. De maximale gemiddelde ingangsnelheid.

5. De maximale tijdelijke invoersnelheid.

6. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op het centrum van de uitgangsas, bij axiale belasting 0)

7. Met deze belasting en nominale invoersnelheid zal de levensduur van de services 20.000 uur duren. (Toegepast op de uitvoerzijde. Bij radiale belasting 0)

8. De maximale radiale belasting die het reductiemiddel kan accepteren.

9. De maximale axiale belasting die het reductiemiddel kan accepteren.

10. Het gewicht kan enigszins variëren van model tot modus.

Bedrijfscultuur

Authentiek Betrouwbaar
Kwaliteit valt van nature op.

Als u geïnteresseerd bent
In onze producten,
Neem contact met ons op
