Hoogspanningsborstelloze versnellingsmotoren

220V-230V borstelloze versnellingsmotor

Spanningsgrootte: 220-230V, 60 mmx60 mm-104mmx104mm

Rated Power: 10-400W

Nominale snelheid: 3000 tpm

Nominale stroom: 0,3-7,1a

Koppel: 0,036-1.5n.m

Geen eerder artikel | VOLGENDE

+ Neem contact met ons op + Catalogus downloaden Productvideo

SOLLICITATIE GEBIED

Wij zijn een hightechonderneming die zich toelegt op de productie en verkoop van AC-tandwielreductiemotoren, kleine reductiemotoren, servospecifieke planetaire reductoren, borstelloze en gelijkstroommotoren en andere producten.

Logistiek sorteren
Geautomatiseerde robots
lasersnijden
Toegangspoort
Fotovoltaïsche krachtcentrale
Medische hulpmiddelen
AGV

Productomschrijving

De 220V-230VAC borstelloze versnellingsmotor is een robuuste en efficiënte oplossing die is ontworpen voor verschillende toepassingen die nauwkeurige en betrouwbare bewegingscontrole vereisen. Deze motor werkt binnen een spanningsbereik van 220V tot 230V, waardoor het geschikt is voor standaard voedingen. De compacte afmetingen, variërend van 60 mm x 60 mm tot 104 mm x 104 mm, zorgen voor eenvoudige integratie in ruimtebeperkte omgevingen.

Met een nominale uitgang tussen 10W en 400W biedt deze motor veelzijdige prestatiemogelijkheden. Het is ontworpen om een nominale snelheid van 3000 tpm te bereiken, waardoor een snelle en consistente werking wordt gewaarborgd. De huidige trekking van de motor varieert van 0,3a tot 7,1A, wat duidt op het efficiënte stroomverbruik ten opzichte van de output.

De koppeluitgang van deze borstelloze versnellingsmotor varieert van 0,036n.m tot 1,5 N.M, die geschikt is voor verschillende koppelvereisten in verschillende toepassingen. Dit koppelbereik maakt het ideaal voor taken die zowel zachte als krachtiger bewegingen nodig hebben.

220V-230VAC borstelloze versnellingsmotor combineert hoge efficiëntie, compacte grootte en betrouwbare prestaties, waardoor het een uitstekende keuze is voor industriële automatisering, robotica en andere precisiegedreven velden. Het vermogen om consistent koppel en snelheid te leveren, terwijl het laagstroomverbruik wordt gehandhaafd, zorgt voor een optimale functionaliteit en energie -efficiëntie.

Hoogspanningsmotorparameters

Model	Spanning V	Frequentie Hz	Nominale kracht W	Nominale stroom A	Nominale snelheid RPM	Nominaal koppel N.m	Grade bescherming Ip
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motorspanning, stroom en snelheid worden aangepast volgens zijn verzoek onder de toegestane omstandigheid van de adopteerbare dimensie.

Type

Hoogspanningsmotor

Type	Model
Type	Rondasas	Ronde as
Lood draadtype	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Parallelle aswandhoofd (afzonderlijk verkocht)

Versnellingsbak	Versnellingspookmodel	Overbrengingsverhouding

Lang leven ● Laag geluid	2GN □ K 4GN □ K 5gu □ KB 6Gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Voer de overbrengingsverhouding in het vak in de modelnaam in.

Tandwielmotor-torque tafel

Gearhead en mid-verenbox kunnen afzonderlijk worden verkocht.

Voer de overbrengingsverhouding in het vakje () in de modelnaam in.

De gekleurde achtergrond □ Geeft dezelfde roterende richting van de motor aan, terwijl de roterende richting van anderen tegengesteld is.

De snelheid wordt berekend door de synchrone snelheid van de motor te delen door de overbrengingsverhouding. De werkelijke snelheid is 2% ~ 20% minder dan de weergegeven waarde, afhankelijk van de grootte van de belasting.

Om de snelheid buiten de overbrengingsverhouding in de tafel te verminderen, bevestigt u een decimale versnellingsbak (overbrengingsverhouding: 10) tussen de versnellingsbak en motor. In dat geval is het toegestane koppel 3n · m.

60 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Toelstellingen koppel	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 -serie afmetingen (eenheid mm)

Montageschroeven zijn inbegrepen bij de versnellingsbak.

Loodbedradingstype

Gewicht: motor: 0,5 kg / versnellingshoofd: 0,48 kg

Motormodel

Versnellingspookmodel

Overbrengingsverhouding

Dimensie

Z2BLD25- □ GN

2GN □ K

3 ~ 18

25 ~ 200

Voer de overbrengingsverhouding in het vak (□) in de modelnaam in

As -sectie van het ronde astype

Exclusief gewicht en de motorvorm van het asmeel zijn hetzelfde als die van het rondselas type.

Decimaal versnellingshoofd

Het kan worden aangesloten op het Type GN -rondselas. 2GN10XK / Gewicht: 0,2 kg

Wrie plug gat overeenkomend signaaluitleg

Pluggat	1	2	3	4
Signaal	U	W	Hz	Hu
Pluggat	5	6	7	8
Signaal	V	GND	Hw	Vcc

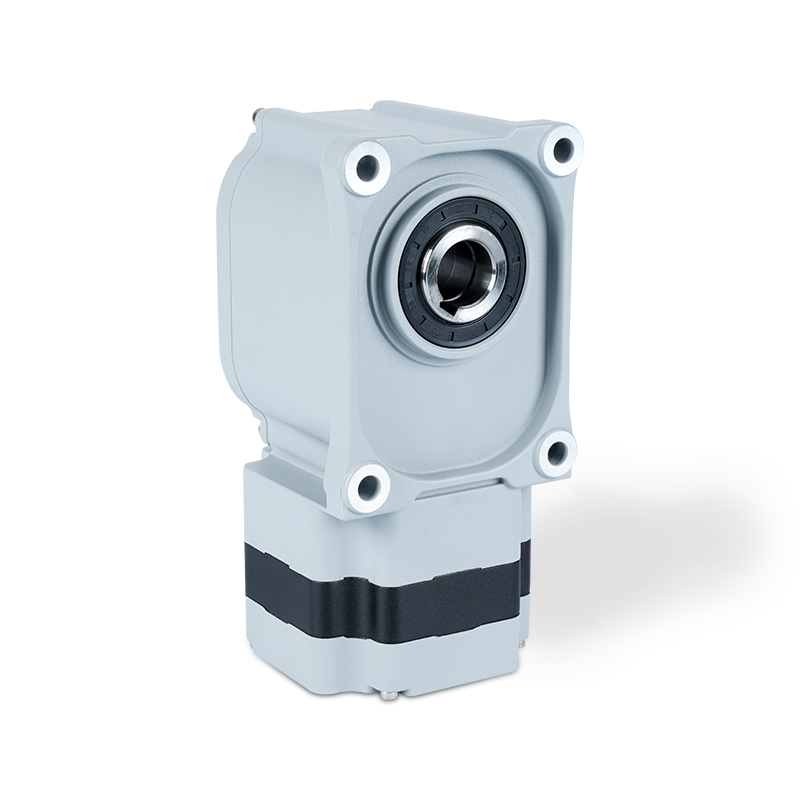

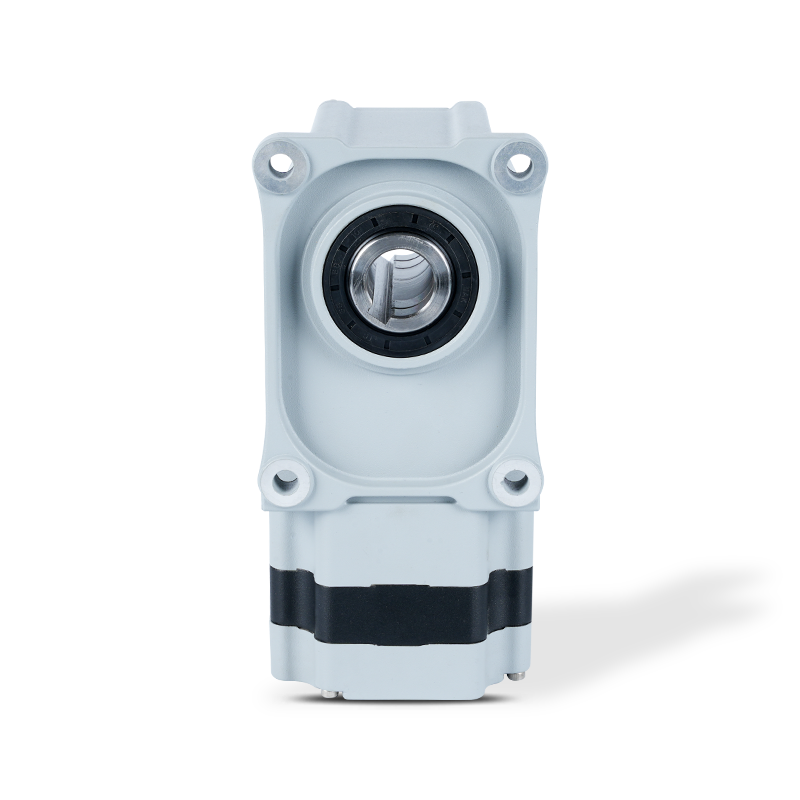

60 Druk L Type Reducer
