Lage spanning borstelloze versnellingsmotoren

48V borstelloze versnellingsmotor

Spanningsgrootte: 48V, 60mmx60 mm-104mmx104mm

Rated Power: 25-400W

Nominale snelheid: 3000 tpm

Nominale stroom: 1,0-10,5a

Koppel: 0,2-1.27n.m

Geen eerder artikel | VOLGENDE

+ Neem contact met ons op + Catalogus downloaden Productvideo

SOLLICITATIE GEBIED

Wij zijn een hightechonderneming die zich toelegt op de productie en verkoop van AC-tandwielreductiemotoren, kleine reductiemotoren, servospecifieke planetaire reductoren, borstelloze en gelijkstroommotoren en andere producten.

Logistiek sorteren
Geautomatiseerde robots
lasersnijden
Toegangspoort
Fotovoltaïsche krachtcentrale
Medische hulpmiddelen
AGV

Productomschrijving

De 48V borstelloze versnellingsmotor is een veelzijdige en efficiënte motor die is ontworpen voor een reeks toepassingen. Met afmetingen variërend van 60 mm x 60 mm tot 104 mm x 104 mm, kan deze motor in verschillende apparatuurmaten passen. Het beschikt over een nominaal vermogen tussen 25 W en 400 W, waardoor het geschikt is voor zowel lichte als zware taken. De motor werkt met een consistente nominale snelheid van 3000 tpm, waardoor soepele en betrouwbare prestaties worden gewaarborgd. Het beschikt over een nominale stroom van 1,0 tot 10,5a, wat de efficiëntie en energiebesparende mogelijkheden aangeeft.

Een van de belangrijkste specificaties van deze motor is het koppel, beoordeeld op 0,2-1,27 n.m, wat voldoende kracht biedt voor het besturen van mechanische systemen. Het borstelloze ontwerp verbetert de duurzaamheid en vermindert de onderhoudsbehoeften, omdat er geen borstels zijn die na verloop van tijd verslijten. Dit draagt ook bij aan stillere werking en hogere efficiëntie in vergelijking met geborstelde motoren.

De 24V borstelloze versnellingsmotor is ideaal voor gebruik in automatiseringssystemen, robotica, elektrische voertuigen en andere industriële toepassingen waar precieze controle en langdurige betrouwbaarheid essentieel zijn. De compacte grootte, gecombineerd met robuuste prestatiekenmerken, maakt het een voorkeurskeuze voor ingenieurs en ontwerpers die op zoek zijn naar hoogwaardige motoroplossingen.

Laagspanningsmotorparameters

Model	Spanning V	No-load stroom A	No-load snelheid RPM	Nominale kracht W	Nominale stroom A	Nominale snelheid RPM	Nominaal koppel N.m	Grade bescherming Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Type

Laagspanningsmotor

Type	Model
	Rondasas	Ronde as
Lood draadtype	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

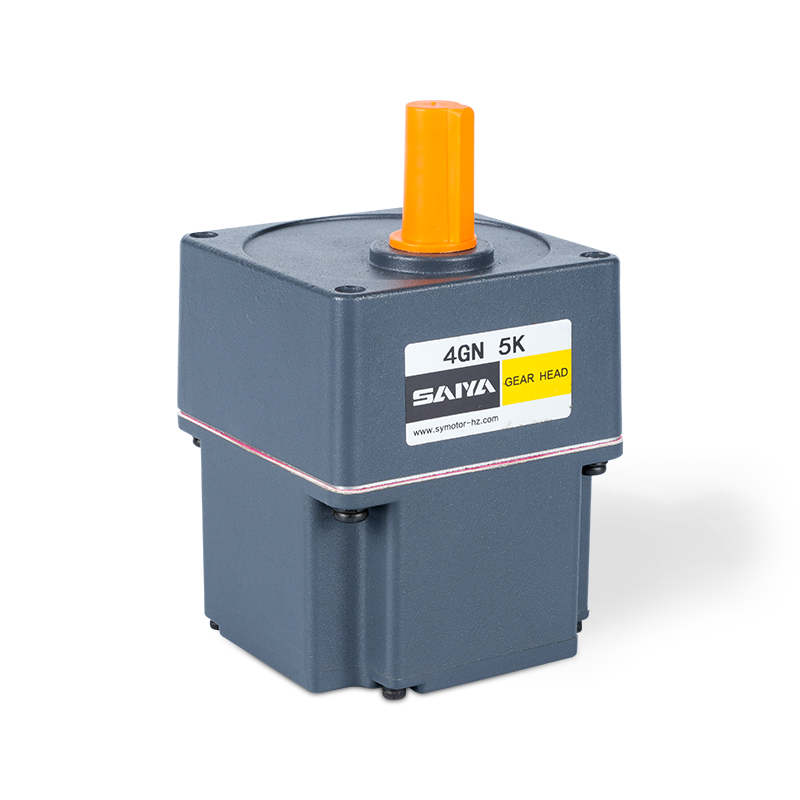

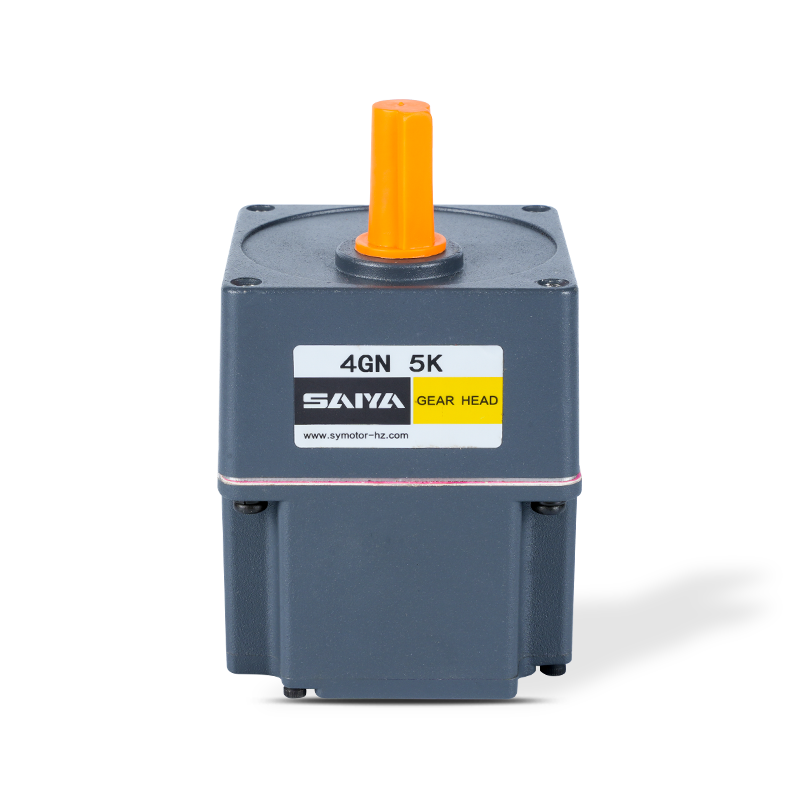

Parallelle aswandhoofd (afzonderlijk verkocht)

Versnellingsbak	Versnellingspookmodel	Overbrengingsverhouding

Lang leven ● Laag geluid	2GN □ K 4GN □ K 5gu □ KB 6Gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (Decimal Gearhead)

Voer de overbrengingsverhouding in het vak in de modelnaam in.

Tandwielmotor-torque tafel

Gearhead en mid-verenbox kunnen afzonderlijk worden verkocht.

Voer de overbrengingsverhouding in het vakje () in de modelnaam in.

De gekleurde achtergrond □ Geeft dezelfde roterende richting van de motor aan, terwijl de roterende richting van anderen tegengesteld is.

De snelheid wordt berekend door de synchrone snelheid van de motor te delen door de overbrengingsverhouding. De werkelijke snelheid is 2% ~ 20% minder dan de weergegeven waarde, afhankelijk van de grootte van de belasting.

Om de snelheid buiten de overbrengingsverhouding in de tafel te verminderen, bevestigt u een decimale versnellingsbak (overbrengingsverhouding: 10) tussen de versnellingsbak en motor. In dat geval is het toegestane koppel 3n · m.

60 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Toelstellingen koppel	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Series Toelage Koppeleenheid: Upside (N.M)/ Belowside (KGF.CM)

Overbrengingsverhouding	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Uitgangsassnelheid	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Toelstellingen koppel	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

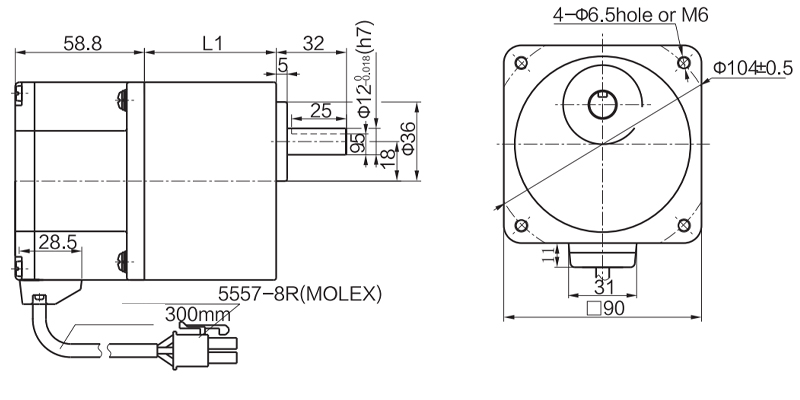

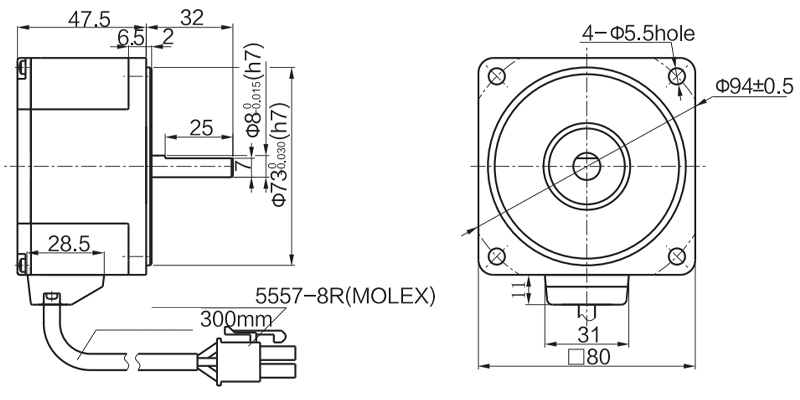

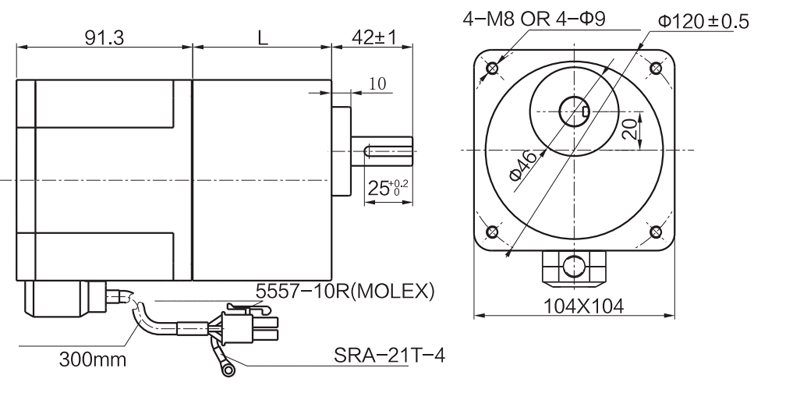

60 -serie afmetingen (eenheid mm)

Montageschroeven zijn inbegrepen bij de versnellingsbak.

Loodbedradingstype

Gewicht: motor: 0,5 kg / versnellingshoofd: 0,48 kg

Motormodel

Versnellingspookmodel

Overbrengingsverhouding

Dimensie

Z2BLD25- □ GN

2GN □ K

3 ~ 18

25 ~ 200

Voer de overbrengingsverhouding in het vak (□) in de modelnaam in

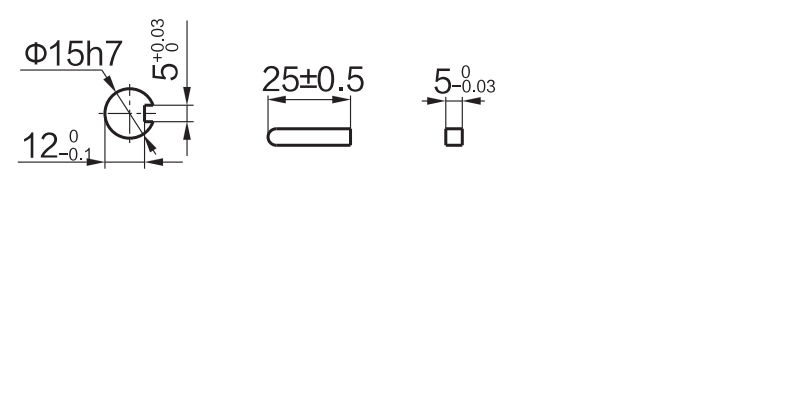

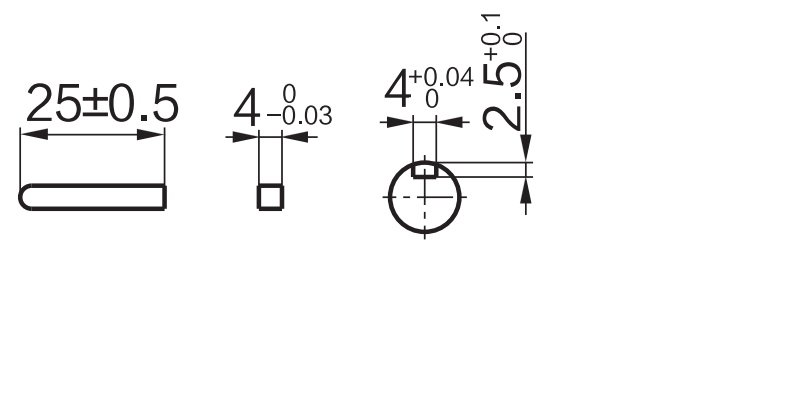

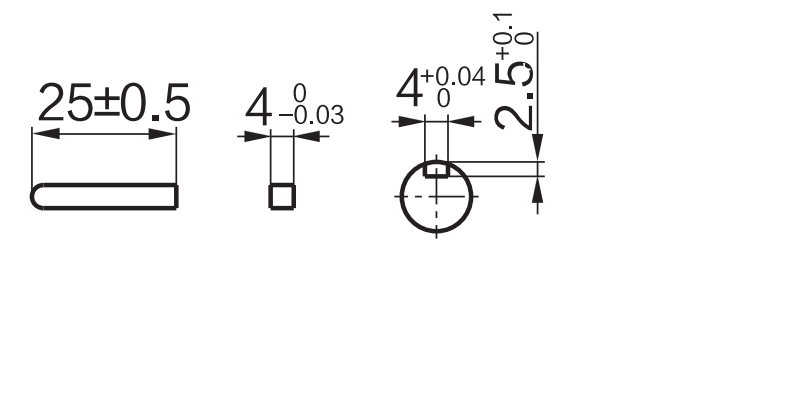

As -sectie van het ronde astype

Exclusief gewicht en de motorvorm van het asmeel zijn hetzelfde als die van het rondselas type.

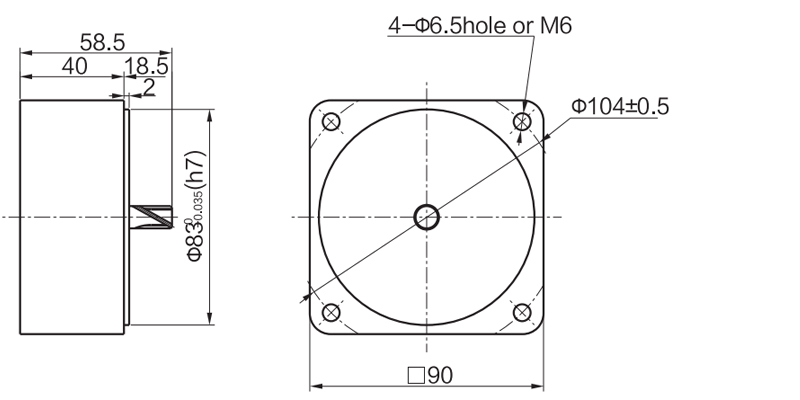

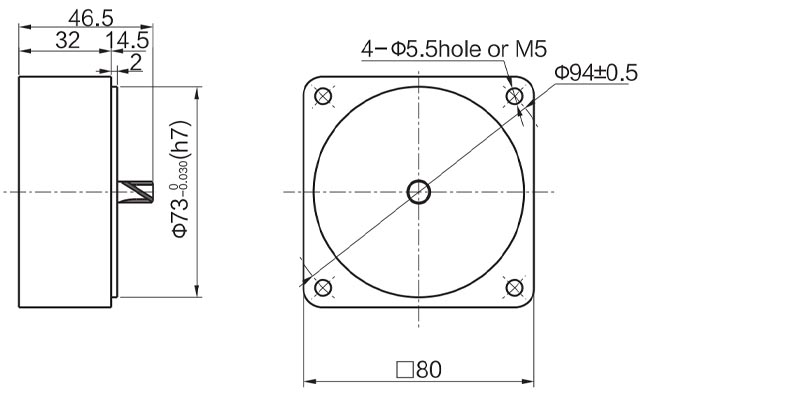

Decimaal versnellingshoofd

Het kan worden aangesloten op het Type GN -rondselas. 2GN10XK / Gewicht: 0,2 kg

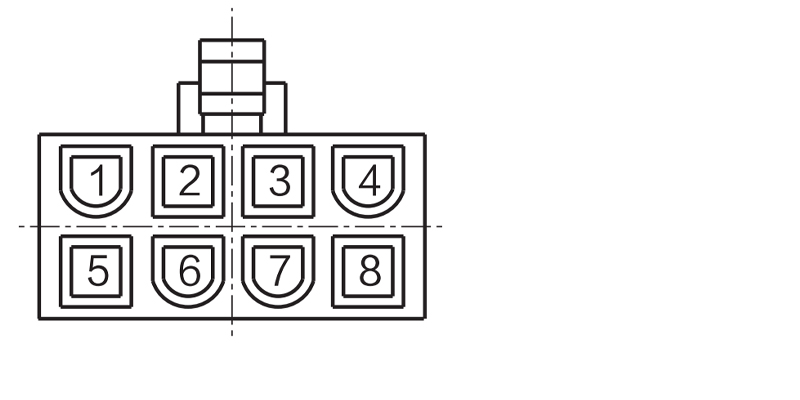

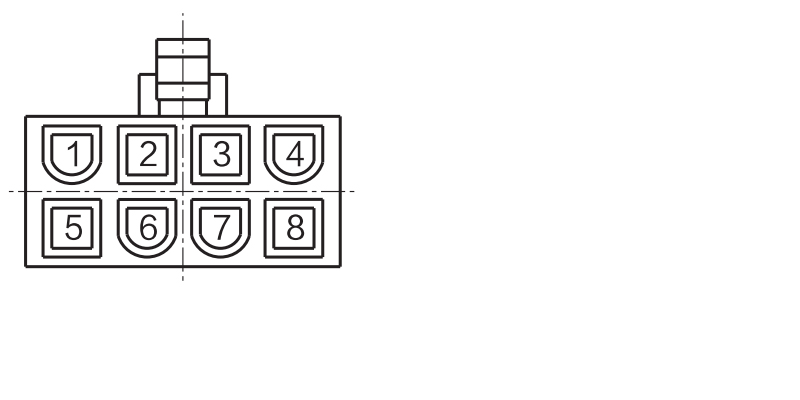

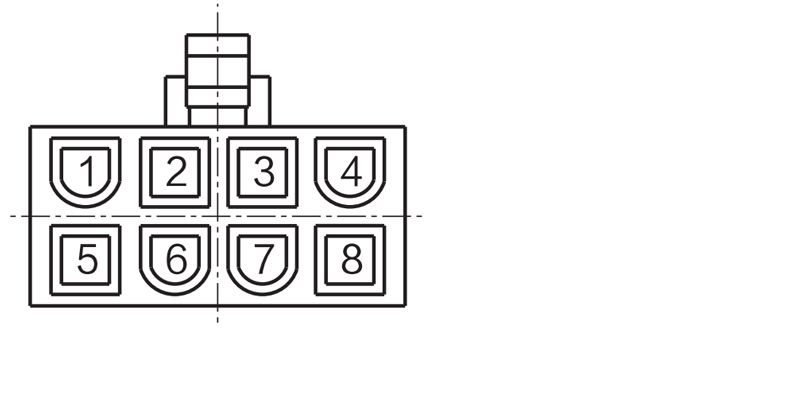

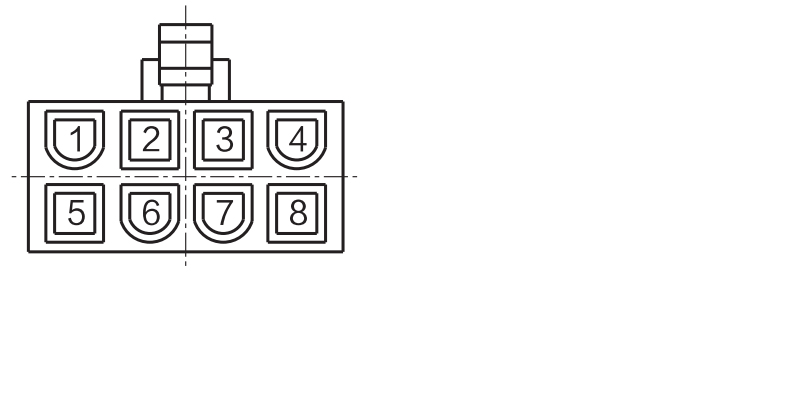

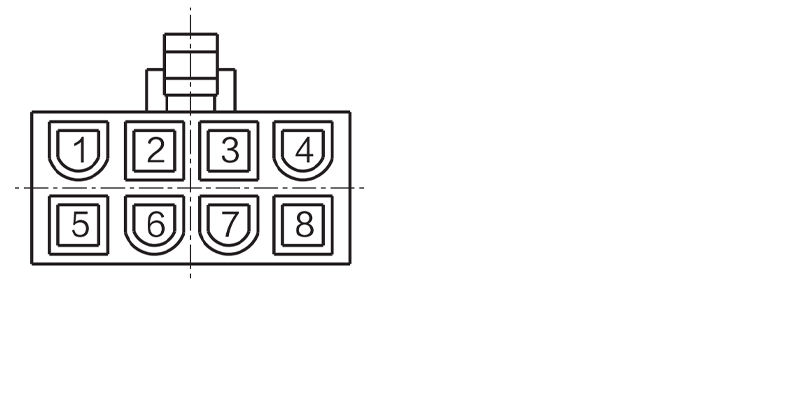

Wrie plug gat overeenkomend signaaluitleg

Pluggat	1	2	3	4
Signaal	U	W	Hz	Hu
Pluggat	5	6	7	8
Signaal	V	GND	Hw	Vcc

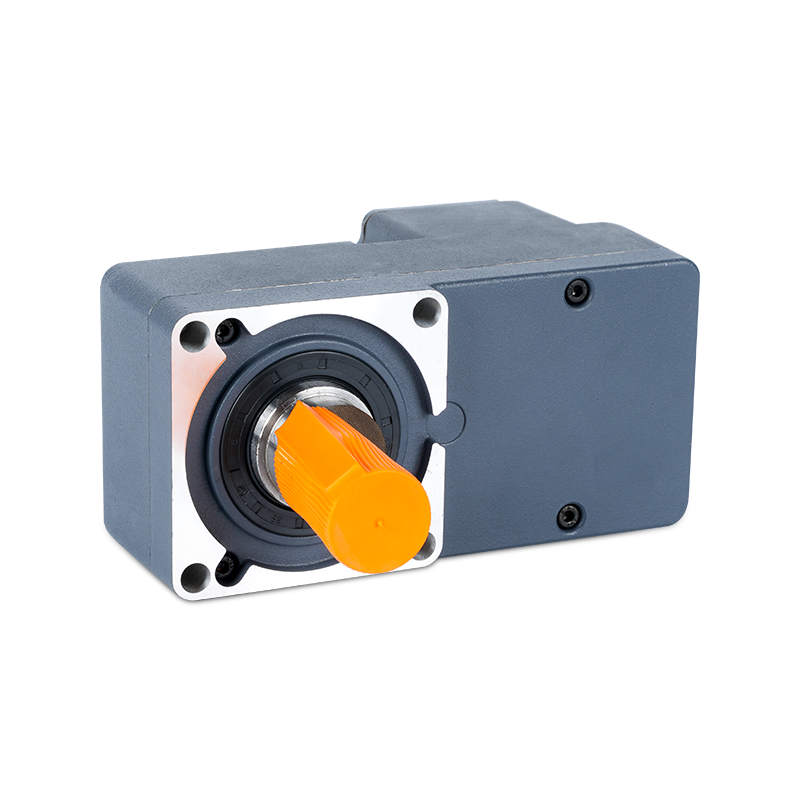

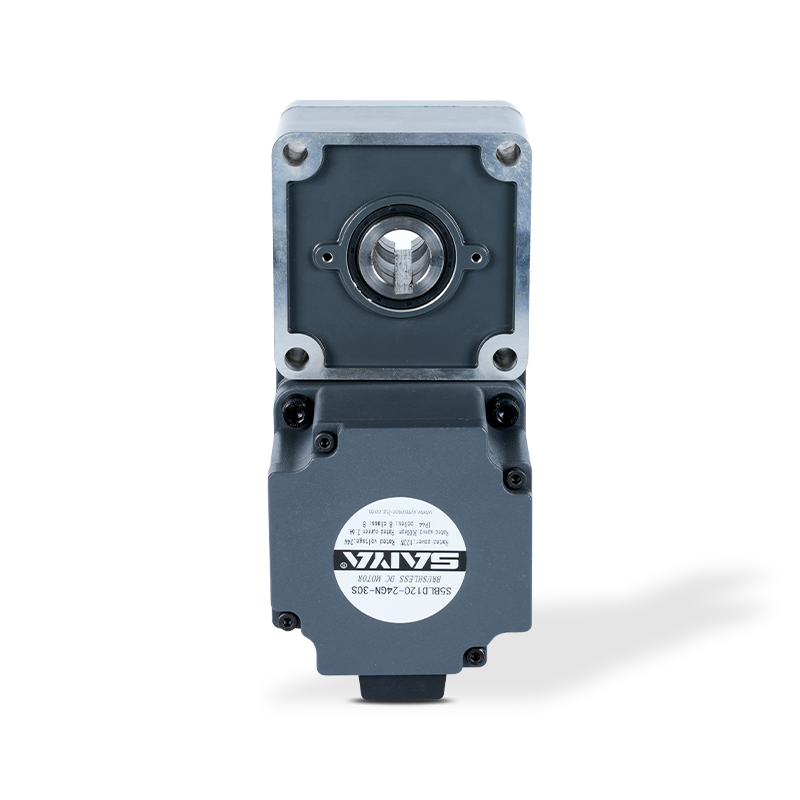

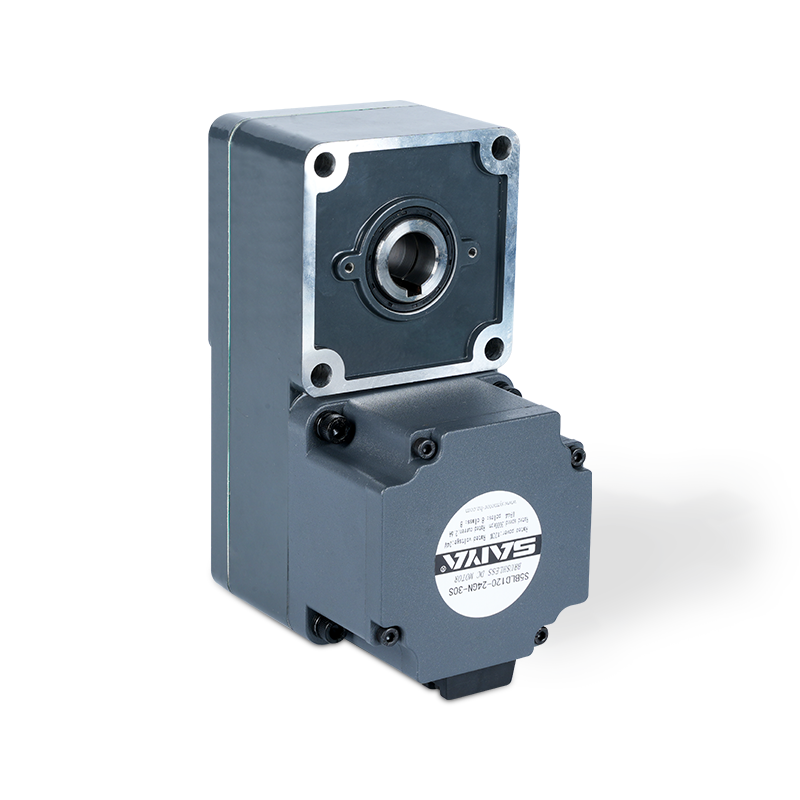

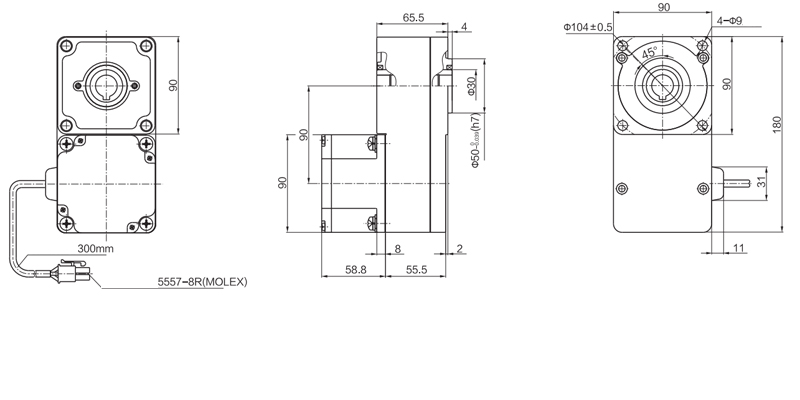

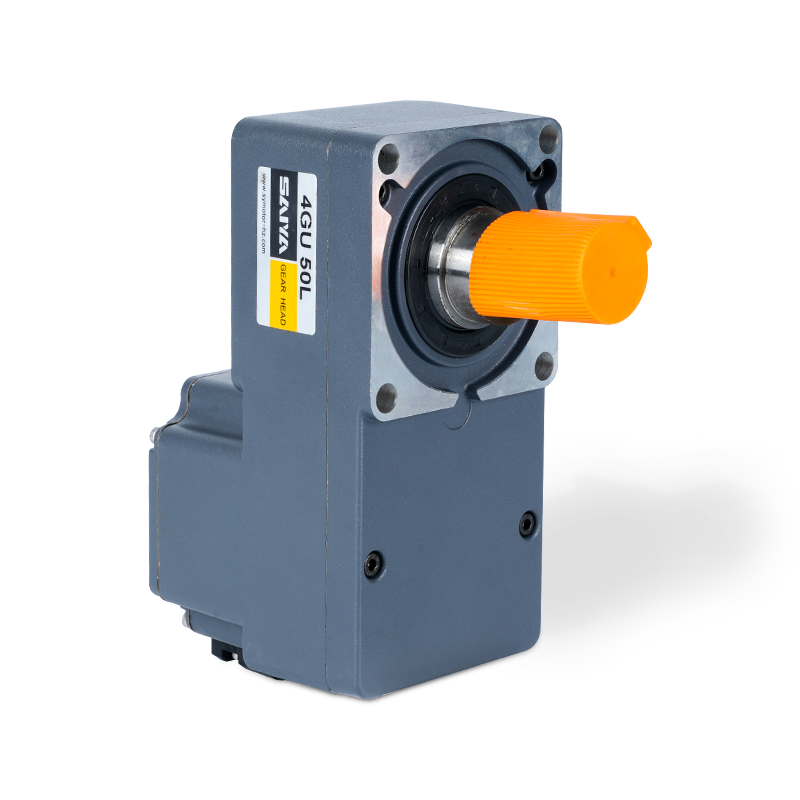

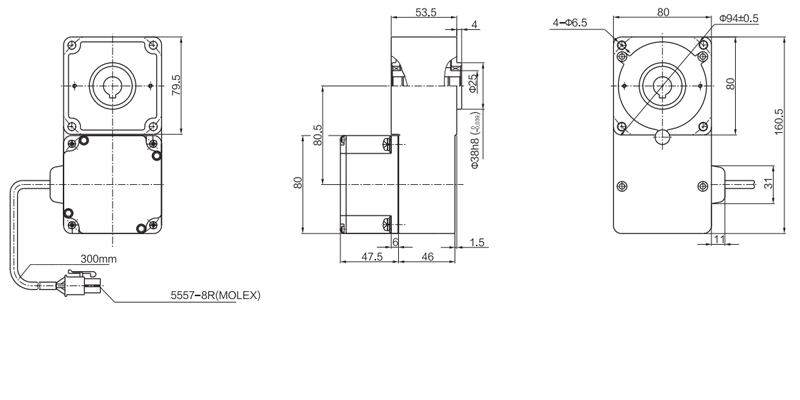

60 Druk L Type Reducer
